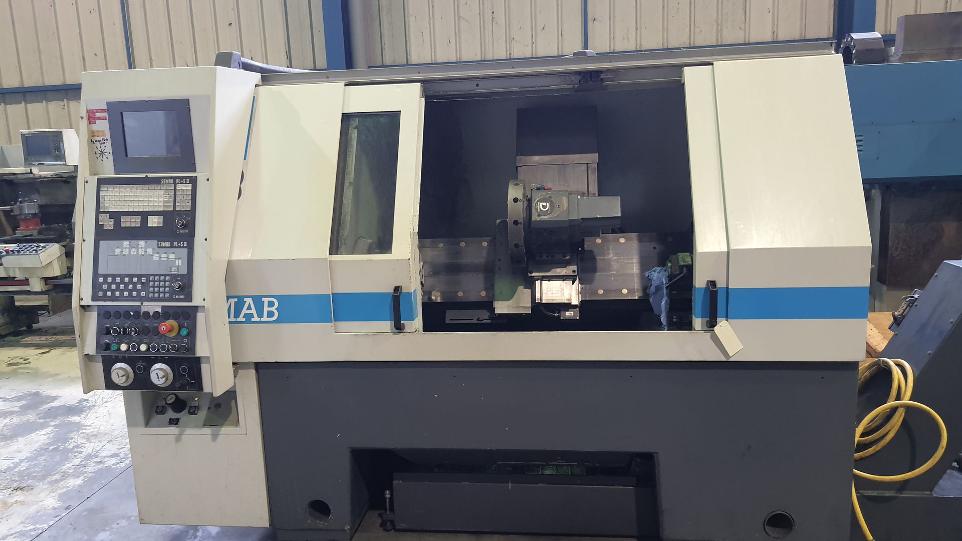

TOUR CNC FAGOR 8065 SOMAB - TRANSMAB 500 (3 AXES)
|
Diamètre maxi sur banc
|
500 mm |
| Diamètre maxi usinable entre pointe | 300 mm |
| Distance maxi entre pointe | 1300 mm |
| Nez de broche | A1.8 |
| Alésage de broche | 72 mm |
| Tourelle automatique | 12 postes - VDI |
| Type de mandrin | Manuel |
|
|
|
|
|
|
|
|
|
|
|
|
TOUR PAR APPRENTISSAGE CAZENEUVE - OPTICA 360
|
Diamètre maxi de passage sur banc
|
390 mm
|
|
Diamètre maxi sur chariot
|
390 mm
|
|
Distance entrepointe
|
700 mm
|
|
Course X x Z
|
180 x 610 mm
|
| Vitesse de broche |
3000 tr/min |
| Nez de broche | A1-6'' |
| Cône de broche | MT6 |
| Alésage de broche | 54 mm |
| Diamètre du fourreau | 60 mm |
| Course du fourreau | 140 mm |
|
|
|
|
|
|

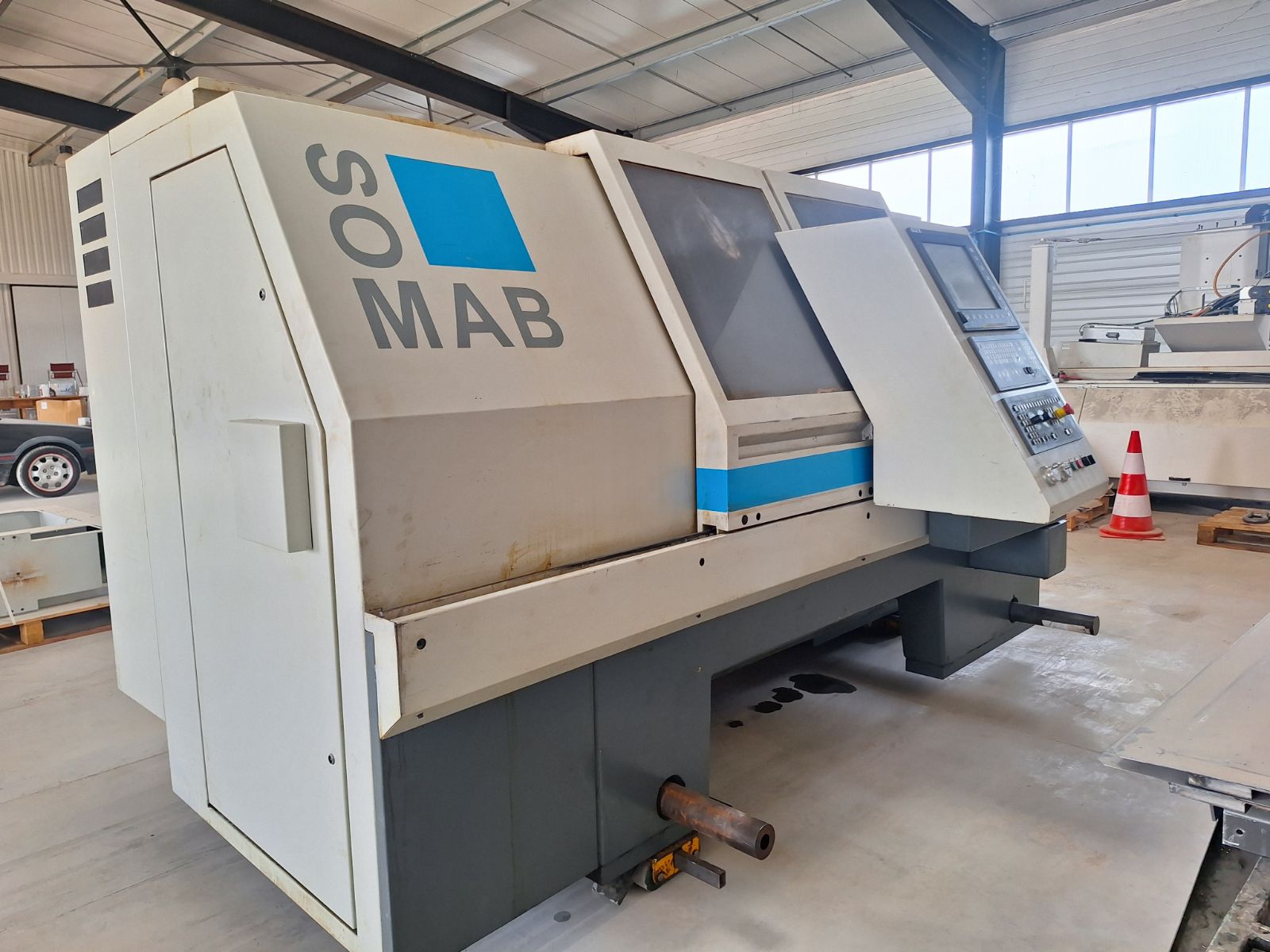

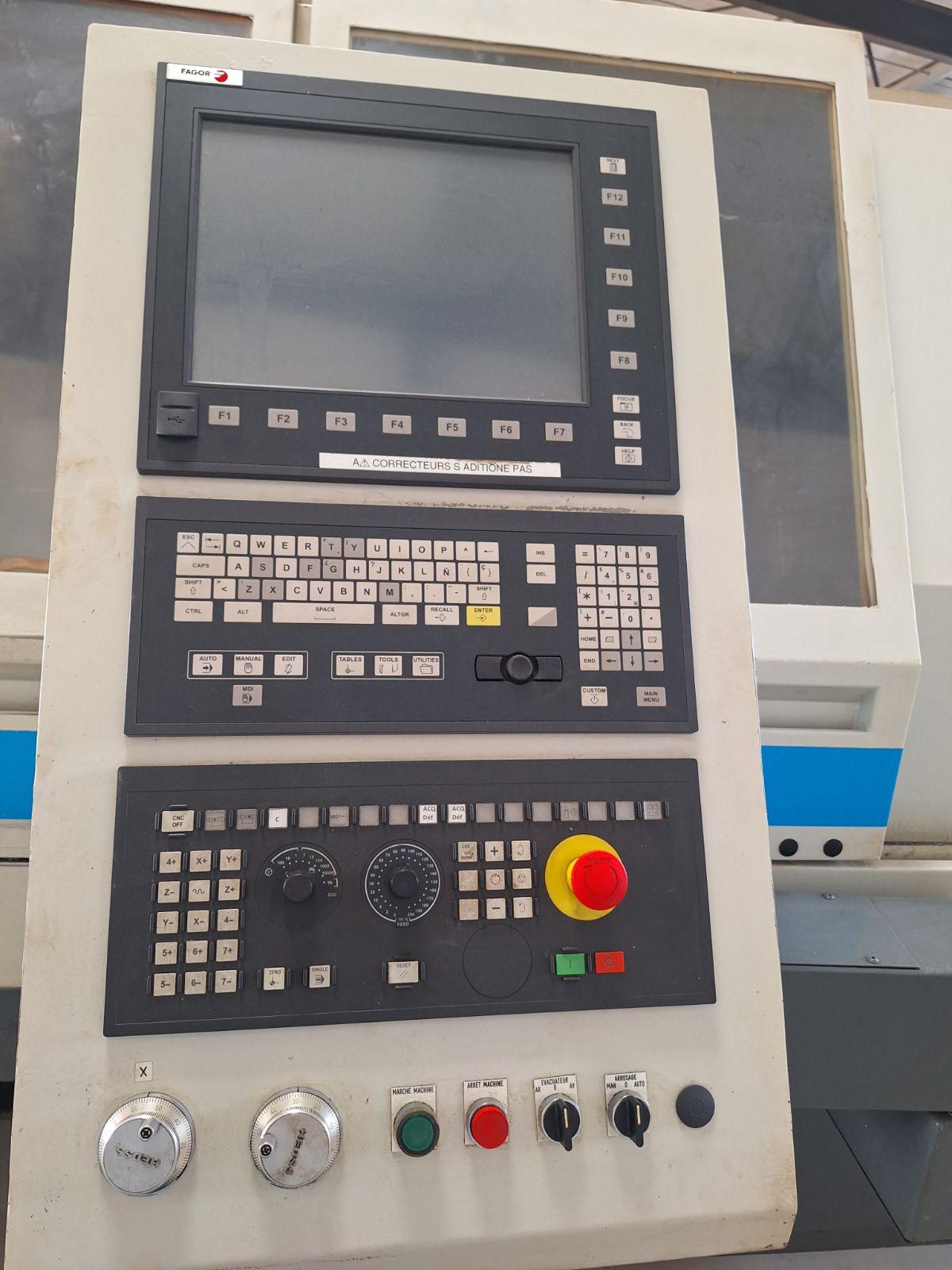

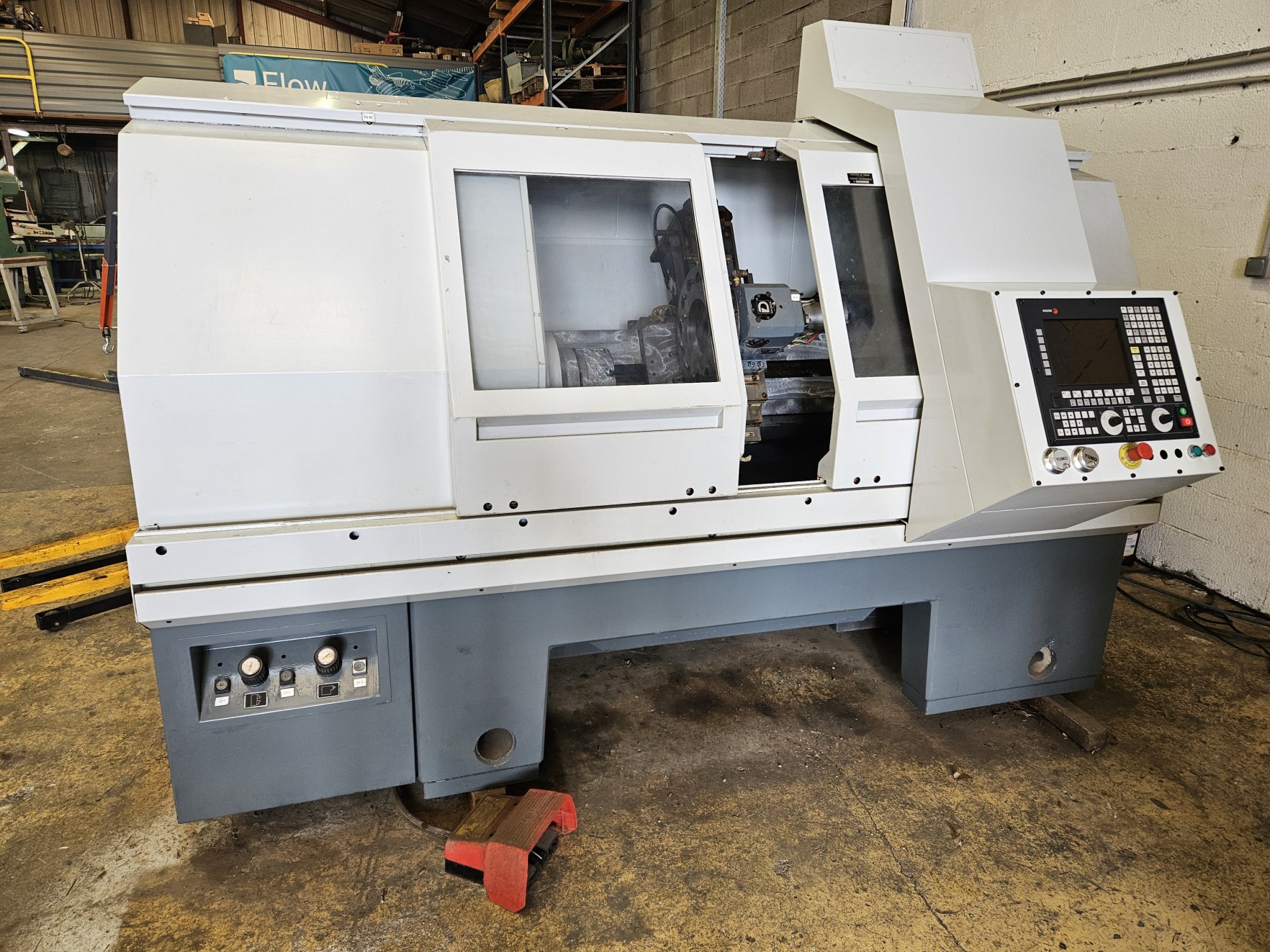

TOUR CNC FAGOR 8058 SOMAB - TRANSMAB 400
|
Diamètre maxi au-dessus du banc
|
400 mm
|
|
Diamètre maxi au-dessus du chariot
|
350 mm
|
|
Distance entrepointe
|
1130 mm
|
|
Course X x Z
|
235 x 915 mm
|
| Vitesse de broche |
0 - 3000 tr/min |
| Nez de broche | A1-6'' |
| Type de mandrin |
Ø 210 mm (hydraulique)
|
| Type de tourelle | 12 postes - VDI 30 |
| Alésage de broche | Ø52 mm (avec tube de liaison) |
| Course du fourreau | 150 mm |
| Type de la contrepointe | MK4 (hydraulique) |
| Puissance de la broche | 34 kW |
| Dimensions | 2800 x 2200 x 2100 mm |
| Poids de la machine | 5500 kg |
| Divers | Moteurs d'axes (Z-X) et variateurs neufs |

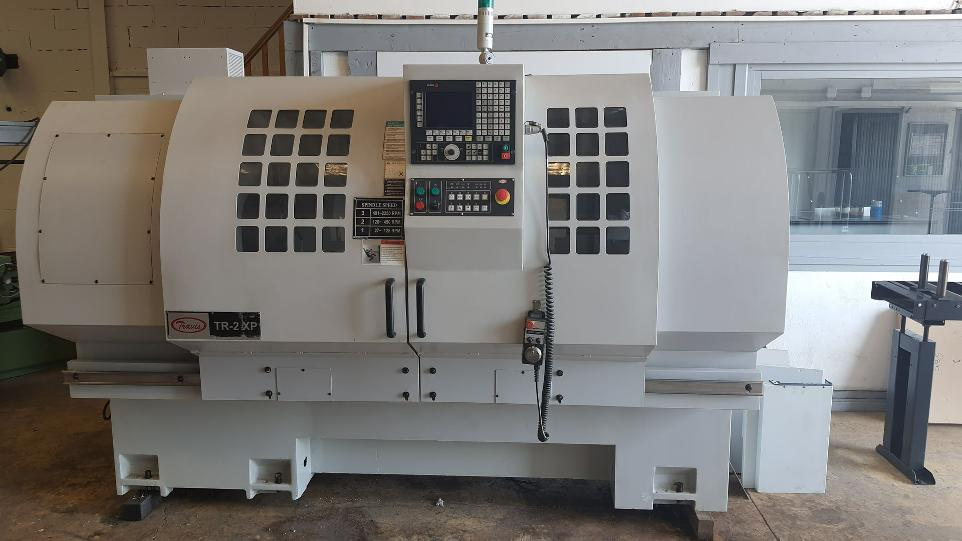

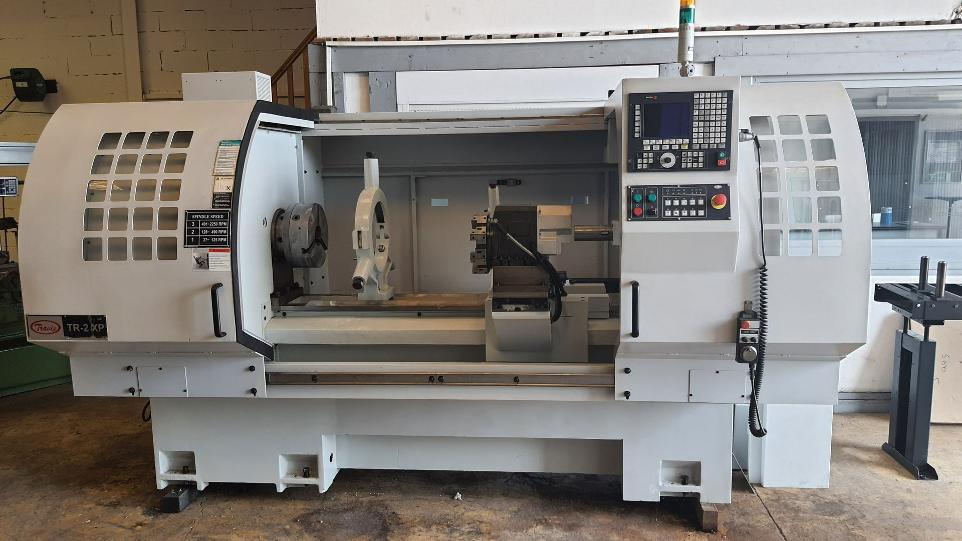

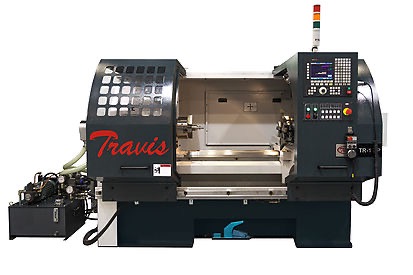

TOUR CNC PAR APPRENTISSAGE À BANC PARALLÈLE TRAVIS - TR-1XP
|
Diamètre maxi de passage sur banc
|
460 mm
|
|
Diamètre maxi sur chariot
|
230 mm
|
|
Distance entrepointe
|
1000 mm
|
|
Course X x Z
|
280 x 810 mm
|
| Vitesse de déplacement rapide X |
10m/min
|
| Vitesse de déplacement rapide Z | 15m/min |
| Largeur de banc | 300 mm |
|
Passage en broche
|
Ø 56 mm
|
| Nez de broche | 1-6'' |
|
Vitesse de broche
|
150 à 3200 tr/min |
| Puissance moteur de broche | 10 HP |
|
Diamètre du fourreau
|
Ø 75 mm
|
|
Course du fourreau
|
150 mm
|
|
Cône du fourreau
|
CM 4
|
| Tourelle électrique | 8 postes |
| Commande numérique | FAGOR 8037 |
|
Masse
|
2700 kg
|

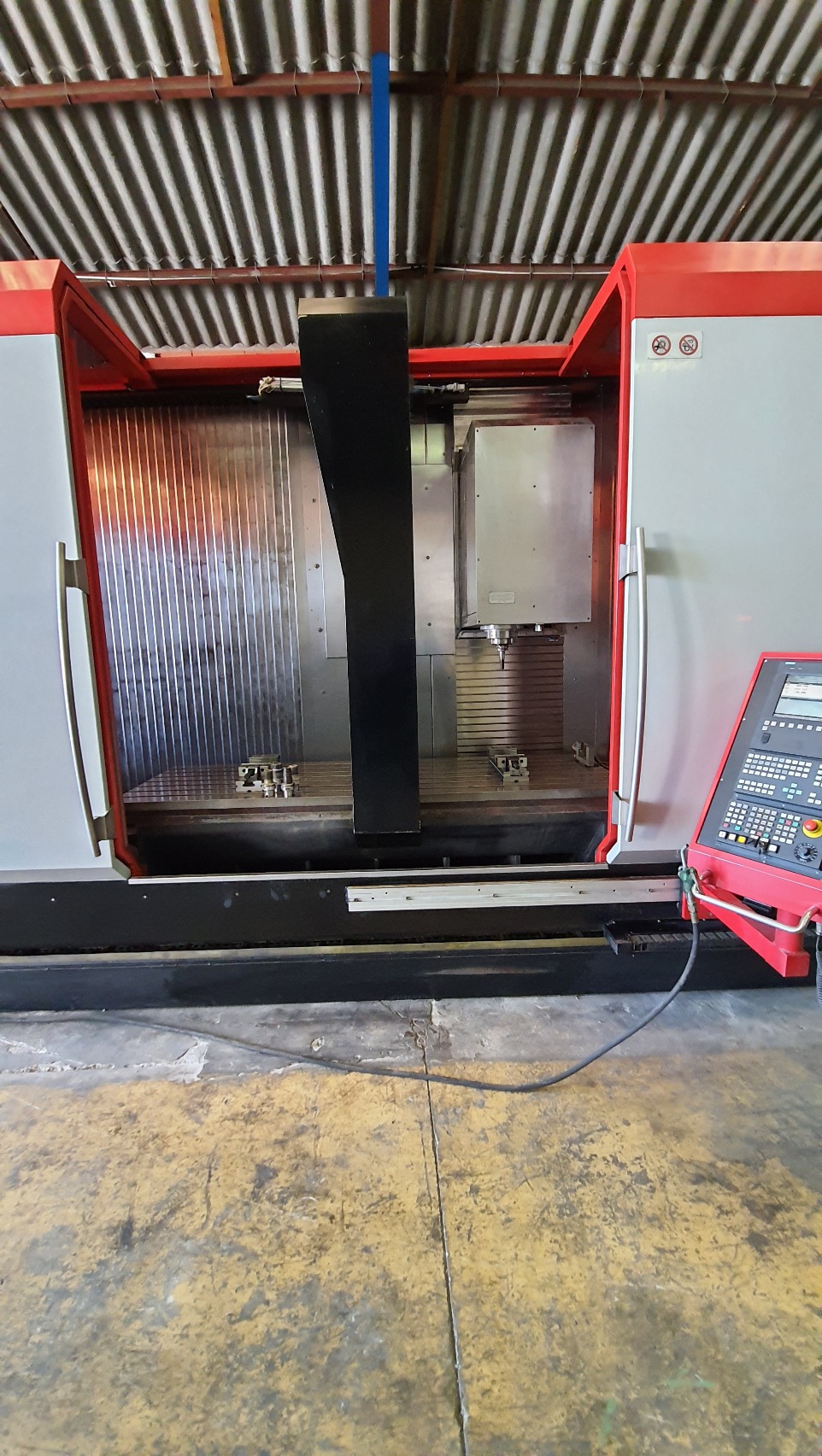

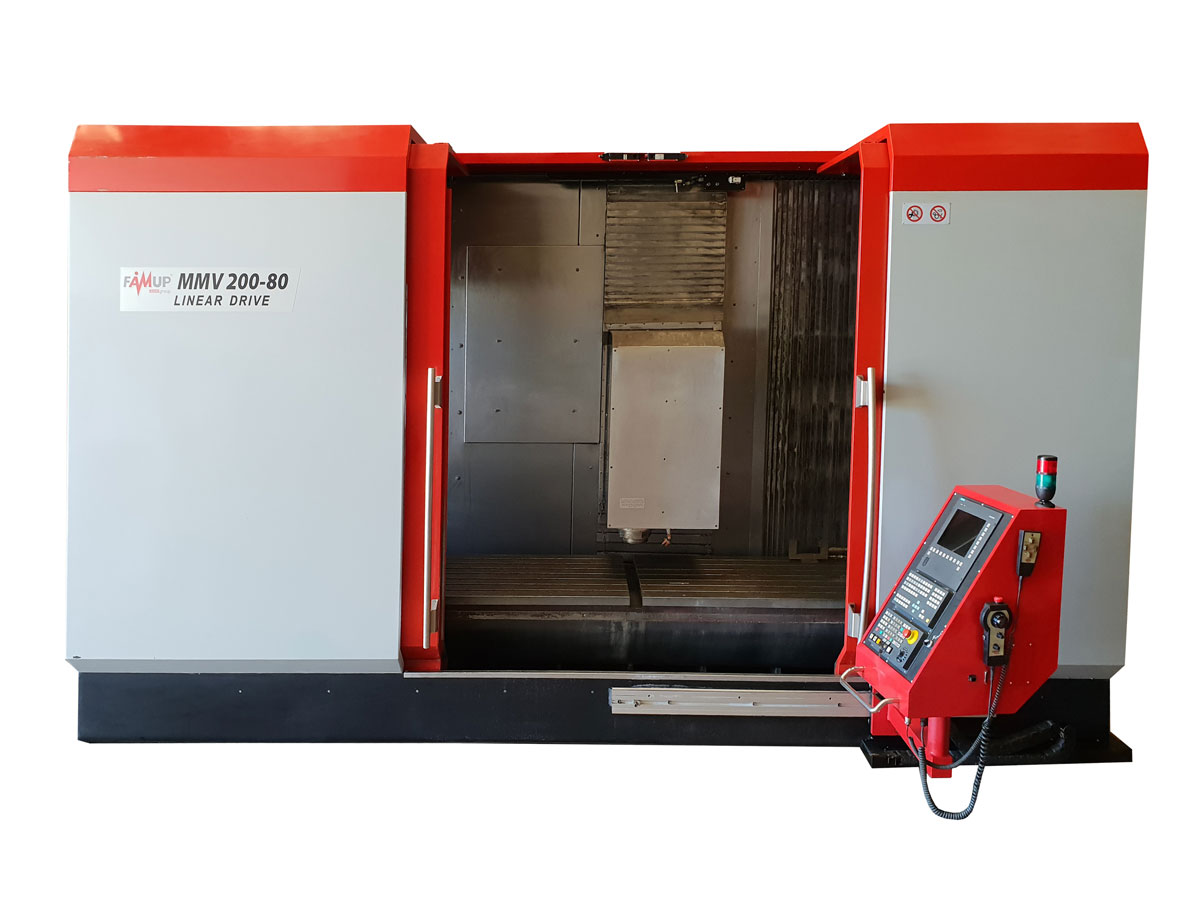

CENTRE D’USINAGE PENDULAIRE EMCO - MMV 200-80 Linear Drive
| Année | 2006 |
| Course axe X | 2000 mm (moteur linéaire 11 800N) |
| Course axe Y | 800 mm (moteur linéaire 5000N) |
| Course axe Z | 700 mm |
| Table | 2400 x 800 mm |
| Charge maximale sur table | 4000 kg |
| Avance rapides | X : 60m/min ; Y : 60m/min ; Z : 30m/min |
| Commande numérique | Siemens 840D - Chop MILL - Carte Eternet |
| Arrosage centre broche | 30 bars avec 2 filtres métalliques 60 microns |
|
Séparation pour travail pendulaire
|
700 mm/700mm
|
|
Règles optiques pressurisées
|
Axes X et Y
|
|
Électrobroche KESSLER (révisée par KESSLER FRANCE)
|
25 000 tr/min
|
|
Magasins outils (HSK 63A)
|
30 positions (
temps de changement : outils/outils : 1,5s
)
|
|
Convoyeur à copeaux à raclette
|
500 litres de capacité cuve
|
|
Poids total
|
14 700 kg
|

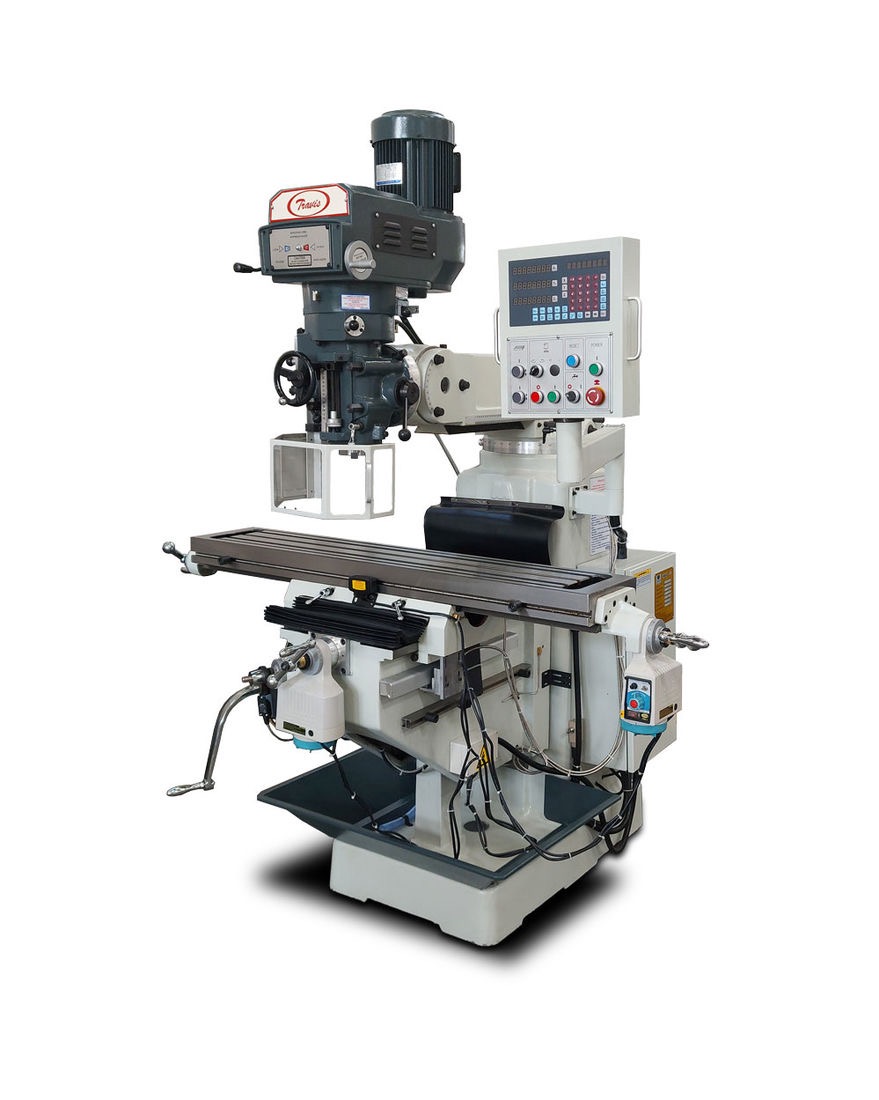

FRAISEUSE CONVENTIONNELLE TRAVIS - 4VS
| Surface table | 254 x 1370 mm |
| Poids admissible sur la table | 340 kG |
| Course longitudinale X | 850 mm |
| Course transversale Y | 400 mm |
| Course verticale Z | 370 mm |
| Distance nez de broche / table | 70 - 440 MM |
| Distance broche / colonne | 214 - 715 mm |
| Cône de broche | ISO 40 |
| Gamme de vitesses | 70-450-3600 (60hz) rmp |
|
Diamètre alésage de broche
|
100 mm
|
|
Moteur principal
|
5 HP
|
|
Poids
|
1600 kG
|
|
Dimensions
|
1610 x 1930 x 2240 mm
|

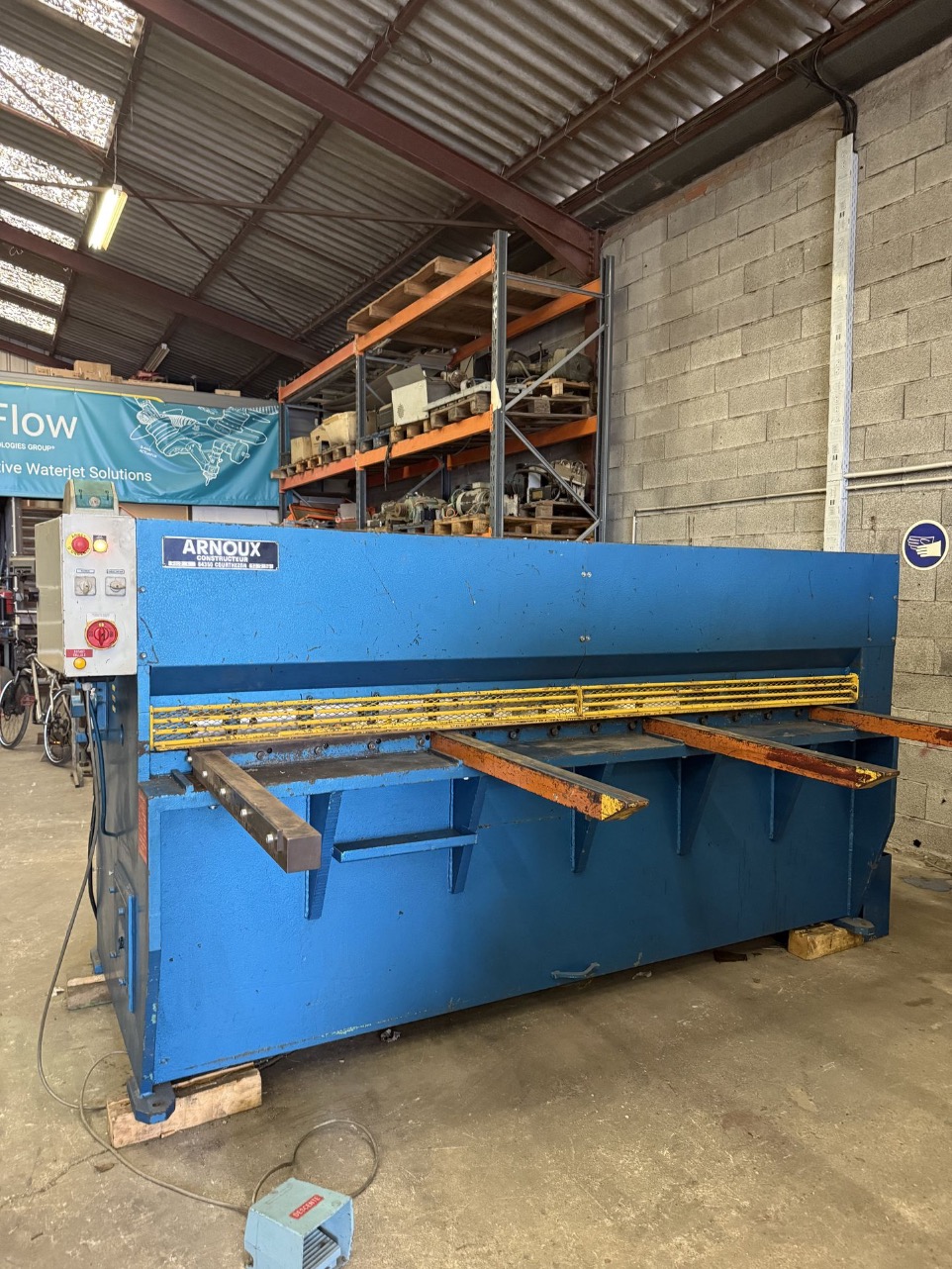

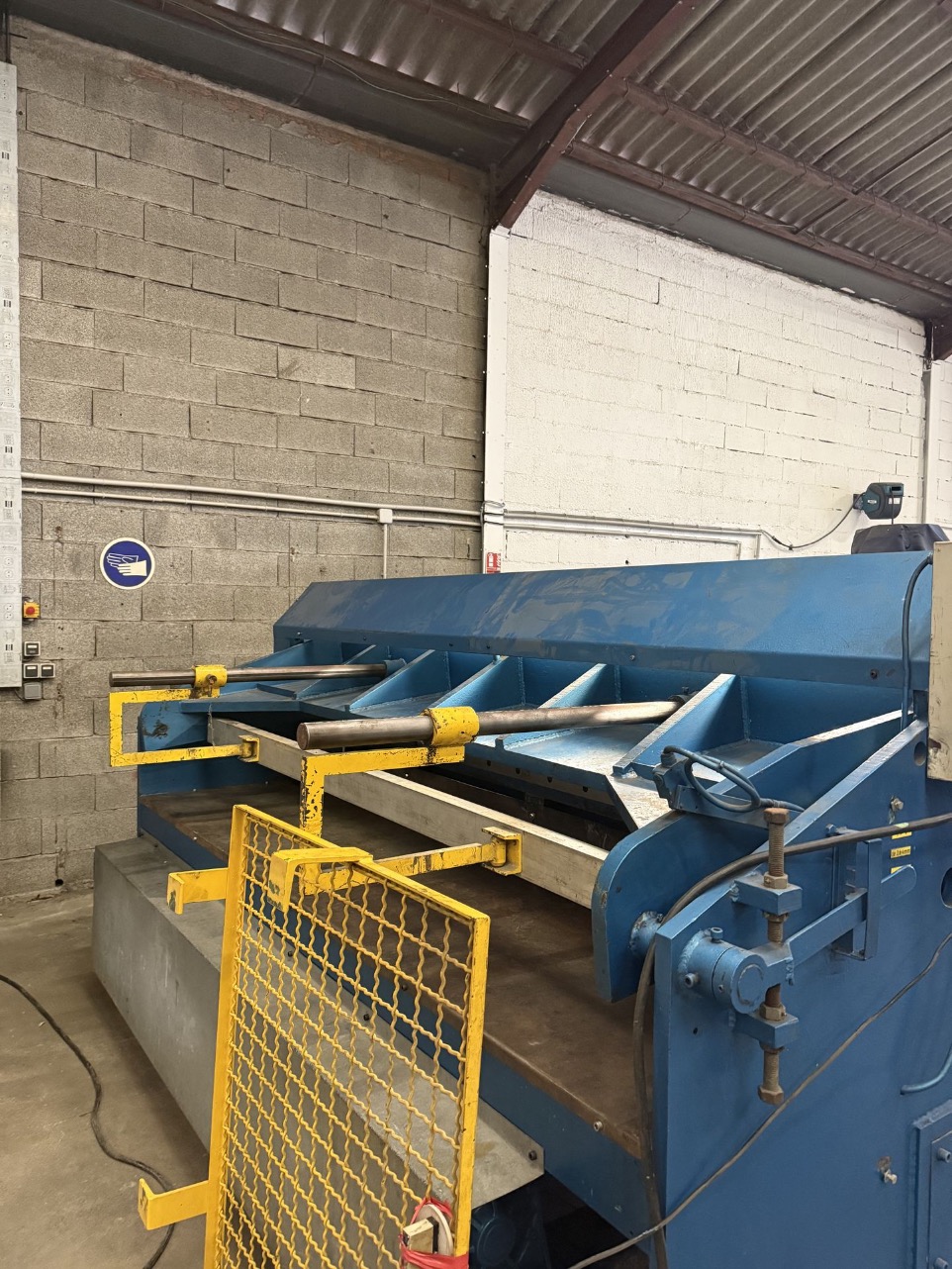

CISAILLEA ARNOUX DESCOMBES PRECIMECA
| Capacité nominale | 2500 x 4 |
| Masse | 5T |
| Année de fabrication | 1978 |
| Mise aux normes/réaffutage des lâmes | Décembre 2024 |
| Grilles de sécurités à l'avant | Compris |
| Lumière à l'avant | Compris |
| Support de tôles | Compris |
| Pédale déportée | Compris |
| Coup par coup ou coup simple | Compris |
| Butée manuelle arrière | Compris |
| Grille de protection avec photo cellule | Compris |

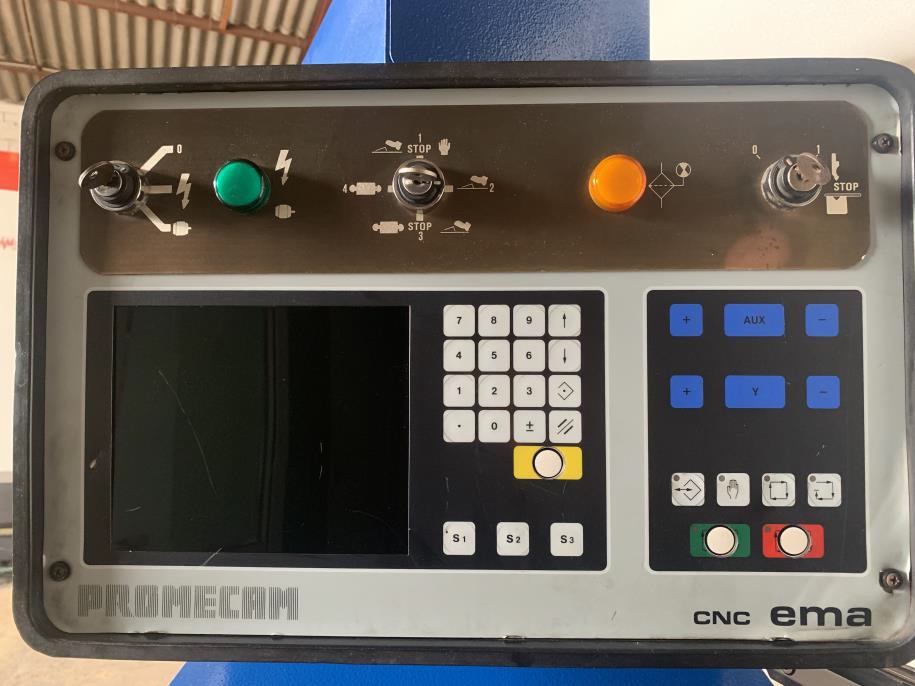

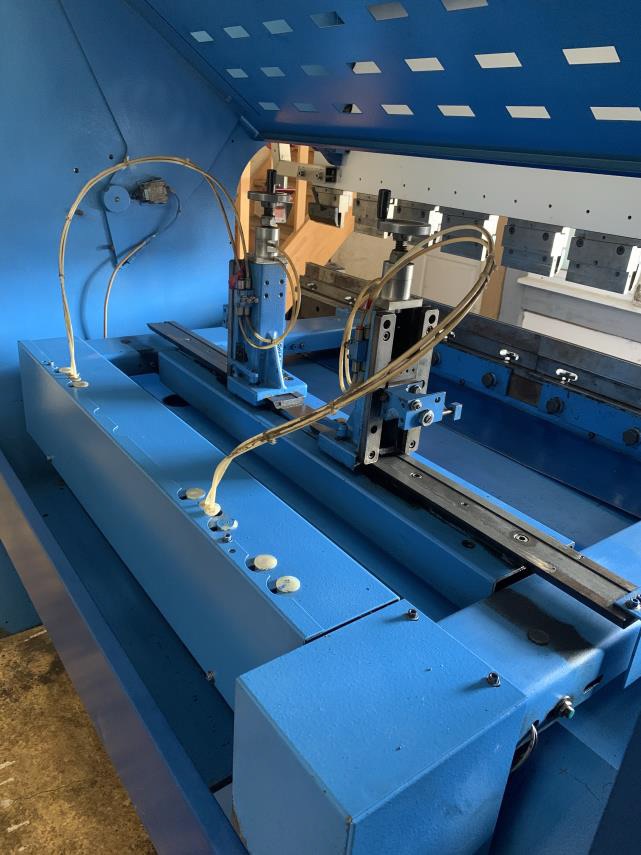

PRESSE PLIEUSE AMADA-PROMECAN - TYPE ITPS 50-20
|
Année
|
1992 |
| Puissance |
50T
|
| Longueur de pliage | 2000 mm |
| Longueur de pliage entre montant | 1690 mm |
| Col de cygne | 400 mm |
| Course verticale (Y) | 100 mm |
| Course de la butée | 600 mm |
| Dimensions | 2500 x 1745 x 2180 mm |
| Poids | 3000 kg |
| Course X | 600 mm (par positionnement automatique) |
| Course R1 et R2 | 130 mm (manuel ou automatique) |
| Course min Z | 105 mm |
| Course maxi Z | 895 mm |
| Révisions/normes | 2012 |

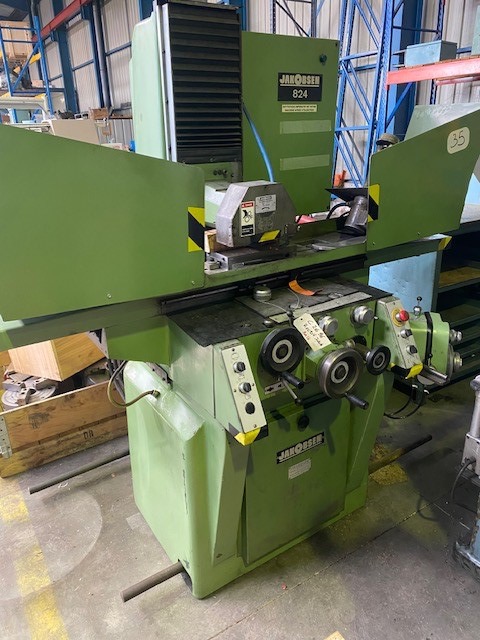

RECTIFIEUSE JAKOBSEN - TYPE 824
|
Année
|
2006
|
|
Capacité de rectification
|
600 x 250 mm
|
|
Course longitudinale
|
700 mm
|
|
Course
transversale
|
255 mm
|
|
Distance maxi entre le centre meule et la table
|
550 mm
|
|
Surface de la table
|
600 x 200 mm
|
| Meule standard |
225 x 25 x 76,2 mm (option : 225 x 38 x 76,2 mm)
|
| Vitesse de rotation 50 Hz |
2800 tr/min
|
| Vitesse de rotation 60 Hz |
3400 tr/min
|
| Moteur |
2. kW
|
|
Poids
|
1700 kg
|
|
Encombrement
|
2650 x 1750 x 1950 mm |
